La cimentación de un parque solar es el capítulo que más pesa en el calendario y uno de los que más condiciona la durabilidad de la planta. Elegir mal aquí no se corrige después: se paga en semanas de retraso, en sobrecostes o en estructuras que se mueven con los años.
En España, el hincado directo de perfiles metálicos es la solución habitual en plantas fotovoltaicas en suelo. Pero no es universal. Hay terrenos donde no entra, terrenos donde entra pero no aguanta y terrenos donde la cimentación de hormigón sigue siendo la respuesta correcta.
La decisión entre cimentación hincada y cimentación convencional no la toma el presupuesto. La toma el terreno, y el estudio geotécnico es quien lo dice.
Qué es la cimentación hincada en una planta solar
Consiste en introducir directamente en el suelo perfiles metálicos galvanizados (secciones tipo C, omega, IPE o HEA según el fabricante de la estructura) mediante una hincadora, sin excavación previa y sin hormigón. El propio perfil actúa como elemento de cimentación y como pie de la estructura.
La máquina introduce el perfil por percusión, vibración o presión, controlando posición, verticalidad y profundidad de empotramiento. Esa profundidad la fija el cálculo estructural y se contrasta después con ensayos de campo.
Las hincadoras actuales trabajan con perfiles de hasta 5 metros, en línea con lo que exigen los seguidores solares de última generación. Por eso el hincado de postes para plantas fotovoltaicas se ha convertido en la técnica de referencia para plantas de decenas de megavatios.
Tres variantes según el terreno
- Hincado directo: el perfil entra sin preparación. Es la opción más rápida y económica cuando el terreno lo permite.
- Pretaladrado y hincado: se perfora un taladro guía de menor diámetro y después se hinca el perfil. Resuelve suelos duros, gravas gruesas o capas cementadas.
- Pretaladrado y relleno: el perfil se aloja en un taladro que se rellena con mortero u hormigón. Es la frontera con la cimentación convencional y se usa en roca o en terrenos sin capacidad de fricción lateral.

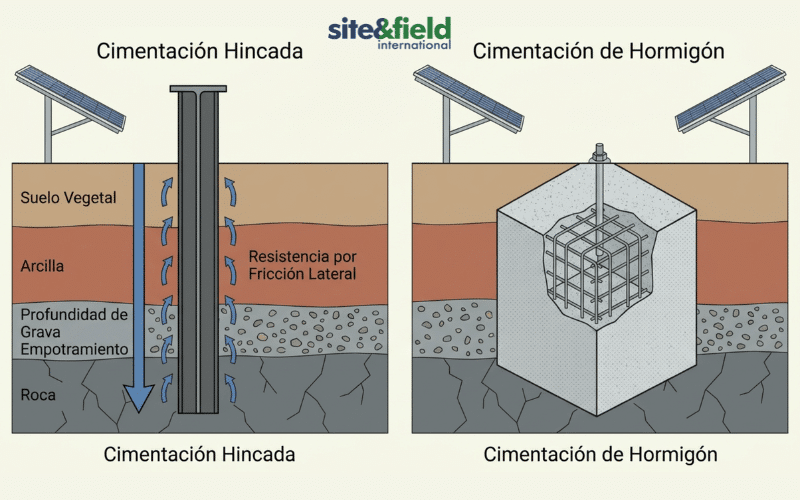

Qué entendemos por cimentación convencional
Hablamos de zapatas o pilotes de hormigón ejecutados in situ, con excavación, armado, hormigonado y curado. Sobre ellos se ancla la estructura metálica mediante placas o pernos embebidos.
Es el mismo principio que en cualquier cimentación de edificación, adaptado a miles de puntos de apoyo repartidos por decenas de hectáreas. Ahí está su problema: lo que en un edificio son cincuenta zapatas, en un parque solar son decenas de miles.
Sus ventajas son reales. La cimentación de hormigón es indiferente al tipo de suelo, admite cargas elevadas y no depende de la fricción lateral del terreno. Sus costes también: más movimiento de tierras, más logística de hormigón, plazos de curado y una huella ambiental mayor que después hay que desmantelar.
Cinco criterios para decidir la cimentación de un parque solar
El terreno manda
El hincado directo funciona en suelos cohesivos y granulares de consistencia media: arcillas, limos, arenas compactas, gravas finas. Ahí el perfil desarrolla la fricción lateral que necesita para resistir arrancamiento y cargas laterales.
Empieza a fallar en tres escenarios. Roca o capas cementadas próximas a la superficie, donde el perfil no penetra o se deforma. Rellenos antrópicos y suelos muy blandos, donde entra pero no aguanta. Y suelos expansivos, que empujan el perfil con los ciclos de humedad.
Todo eso lo detecta un estudio geotécnico bien planteado, con sondeos y penetrómetros distribuidos por toda la superficie de la planta, no solo en una esquina.
Los ensayos de campo confirman o desmienten
El geotécnico dice qué esperar. Los ensayos dicen qué pasa de verdad. Antes de lanzar la producción, se ejecuta una campaña de hincas de prueba en las zonas representativas del parque.

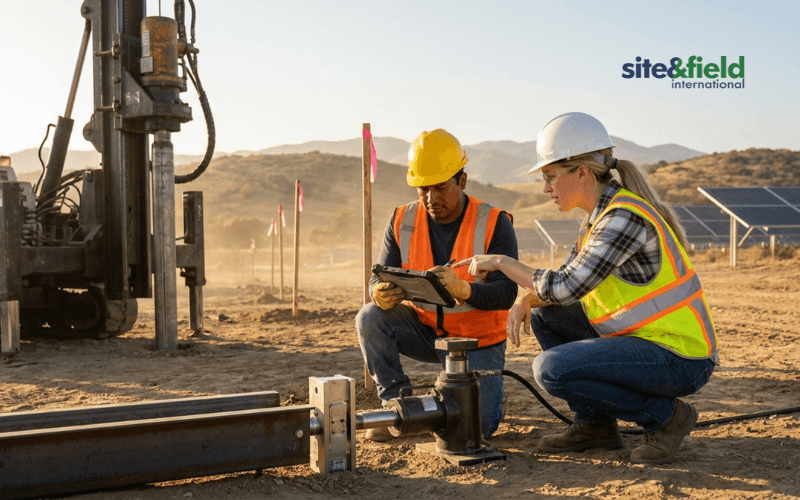

- Ensayos de arrancamiento (pull-out): miden la carga vertical que resiste el perfil hincado a la profundidad de diseño.
- Ensayos de carga lateral: reproducen el empuje del viento sobre la estructura y comprueban la deformación del perfil.
- Registro de hincado: profundidad final, desviación, rechazos y tiempo por perfil, que después define el rendimiento real de obra.
Un pull-out que no alcanza la carga de diseño no se resuelve hincando más fuerte: se resuelve cambiando el perfil, la profundidad o el sistema de cimentación en esa zona.
El plazo, con datos reales
La velocidad es el argumento principal del hincado, pero conviene manejarlo con números de obra. Un estudio publicado por pv magazine sobre tiempos reales de construcción de plantas fotovoltaicas en España, con datos de más de 40 parques de unos 50 MW, sitúa el pretaladrado e hincado en 11,5 semanas planificadas frente a 16 reales.
Es decir: incluso la solución rápida se desvía cuando el terreno sorprende. Una cimentación de hormigón en esas mismas hectáreas añadiría excavación, hormigonado y curado sobre esa base.
La estructura que va encima
No es lo mismo cimentar una estructura fija que un seguidor a un eje. El IDAE distingue entre tecnologías fotovoltaicas fijas y de seguimiento solar, y esa distinción llega hasta el suelo.
Los seguidores concentran cargas dinámicas de viento en el eje de giro y exigen tolerancias de alineación muy estrictas entre postes. El hincado con guiado láser las cumple sin problema; una zapata de hormigón mal replanteada obliga a corregir con piezas de ajuste que encarecen el montaje.
Sostenibilidad y fin de vida
La vida útil de un parque ronda los 25-30 años, y después hay que devolver el terreno. Las recomendaciones de UNEF para plantas fotovoltaicas en suelo apuestan por minimizar el uso de hormigón y restablecer el estado original del terreno al final de la instalación.
Un perfil hincado se extrae y se recicla. Una zapata de hormigón enterrada es un residuo que hay que demoler y retirar. Cada vez más promotores y financiadores incorporan este criterio al pliego.
Soluciones mixtas: el parque no es homogéneo
En la práctica, pocos parques grandes tienen un único tipo de terreno. Lo habitual es zonificar la cimentación: hincado directo en la mayor parte de la superficie, pretaladrado en las lomas rocosas y relleno con mortero en los afloramientos.
Esa zonificación se decide en proyecto con el geotécnico y se ajusta con los ensayos de campo. Un contratista que solo sabe hincar, o que solo sabe hormigonar, obliga a elegir una solución única para todo el parque, y eso casi siempre sale caro en algún lado.
La pregunta correcta no es «hincado o hormigón». Es «dónde hincado, dónde pretaladrado y dónde hormigón», y cuánto rendimiento real tiene cada zona.
Quién ejecuta la cimentación en un proyecto EPC solar
En la cadena de un proyecto EPC, la obra civil y el hincado suelen recaer en un subcontratista especializado que aporta maquinaria, equipos de campo y experiencia en las distintas técnicas de hinca en obra civil.
El criterio decisivo es la maquinaria propia. Un contratista que alquila las hincadoras depende de la disponibilidad de terceros justo en la fase que marca el camino crítico. Como constructora internacional Site and Field, ejecutamos el hincado con nuestro propio parque de hincadoras, integrando pretaladrado, extracción y rehincado cuando el terreno lo exige.
Esa misma capacidad la desplegamos en proyectos fotovoltaicos en Reino Unido, Dinamarca, Luxemburgo y Emiratos Árabes Unidos a través de nuestras filiales locales, adaptando procedimientos y ensayos a la normativa de cada país.
Preguntas Frecuentes sobre cimentación hincada en plantas solares
¿Qué es la cimentación hincada en una planta fotovoltaica?
Es el sistema en el que perfiles metálicos galvanizados se introducen directamente en el terreno mediante una hincadora, sin excavación ni hormigón, y actúan a la vez como cimentación y como pie de la estructura solar. El perfil resiste por fricción lateral con el suelo y su profundidad la define el cálculo estructural, contrastado con ensayos de campo.
¿Cuándo conviene hincado de postes frente a cimentación con hormigón?
El hincado conviene en suelos cohesivos o granulares de consistencia media, donde el perfil desarrolla fricción suficiente y la producción es rápida. La cimentación de hormigón se reserva para roca aflorante, rellenos, suelos muy blandos o zonas con cargas especiales, donde el perfil hincado no penetra o no alcanza la resistencia de diseño.
¿Qué tipo de terreno permite el hincado directo de perfiles?
Arcillas, limos, arenas compactas y gravas finas sin bolos permiten el hincado directo. Los terrenos duros o cementados requieren pretaladrado previo, y la roca o los suelos sin capacidad de fricción obligan a rellenar el taladro con mortero u hormigón. Los suelos expansivos y los de alta corrosividad exigen análisis específico antes de decidir.
¿Qué papel juega el estudio geotécnico en la elección de la cimentación?
El estudio geotécnico identifica los estratos, su resistencia, el nivel freático, la expansividad y la corrosividad del suelo en toda la superficie del parque. Con esa información se zonifica la cimentación y se define el perfil y la profundidad de diseño, que después se validan con hincas de prueba y ensayos de arrancamiento y carga lateral.
¿Quién ejecuta el hincado y la obra civil dentro de un proyecto EPC solar?
Habitualmente un subcontratista especializado en obra civil de plantas fotovoltaicas que aporta las hincadoras, los equipos de ensayo y la experiencia en pretaladrado y rehincado. Disponer de maquinaria propia es el criterio decisivo, porque el hincado marca el camino crítico de la planta y cualquier dependencia de terceros se traduce en retrasos.
