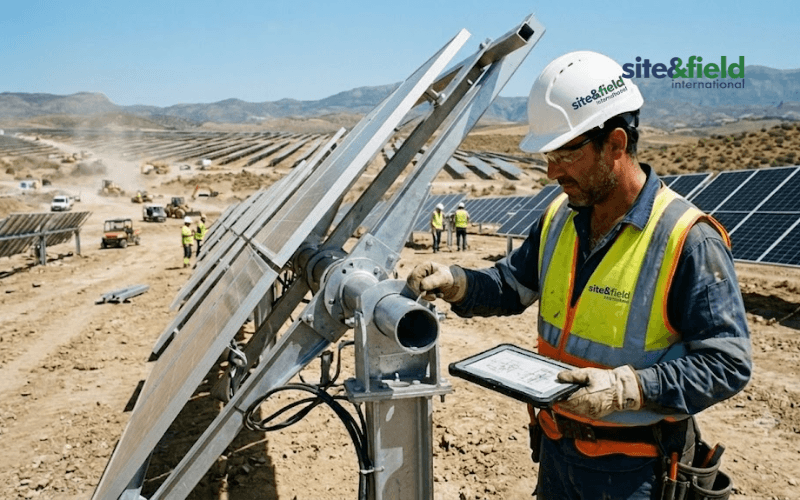

El montaje de estructuras y seguidores solares es la fase que convierte un terreno preparado en una planta capaz de generar energía. No es un trabajo mecánico aislado: depende directamente del hincado de postes previo y condiciona todo lo que viene después.
Antes de hablar de secuencia, conviene situar esta fase dentro del conjunto de la instalación de plantas fotovoltaicas. El montaje de estructuras arranca justo cuando termina la cimentación y se prolonga hasta que el instalador eléctrico puede empezar a cablear los módulos.
Qué incluye el montaje de estructuras y seguidores en un parque solar
El alcance de esta fase va más allá de colocar la estructura. Incluye el ensamblaje mecánico completo, la alineación de cada fila y la verificación de que cada elemento cumple la tolerancia de proyecto antes de instalar un solo panel.
Los trabajos que forman parte del montaje de estructuras y seguidores son:
- Ensamblaje del torque tube o del perfil de la estructura fija sobre los postes ya hincados
- Instalación de los rodamientos y motores en el caso de seguidores de un eje
- Alineación y nivelación de cada fila según el proyecto ejecutivo
- Fijación de los clamps o abrazaderas que sujetarán los módulos
- Conexión y calibrado del sistema de control del seguidor, si el diseño lo incluye
Una estructura mal alineada no se detecta hasta que el instalador eléctrico intenta encajar los módulos, y para entonces corregirla cuesta varias veces más que hacerlo bien a la primera.
Secuencia de obra: del replanteo a la fijación de módulos
El orden de las tareas no es intercambiable. Cada paso depende del anterior y un error de replanteo se arrastra durante toda la fase de montaje.
Replanteo y verificación de la cimentación
Antes de montar nada se verifica que los postes hincados respetan la tolerancia de verticalidad y alineación del proyecto. Una desviación de pocos grados en el hincado se multiplica al llegar a la fila completa de estructura.
Montaje de la estructura: fija o con seguimiento

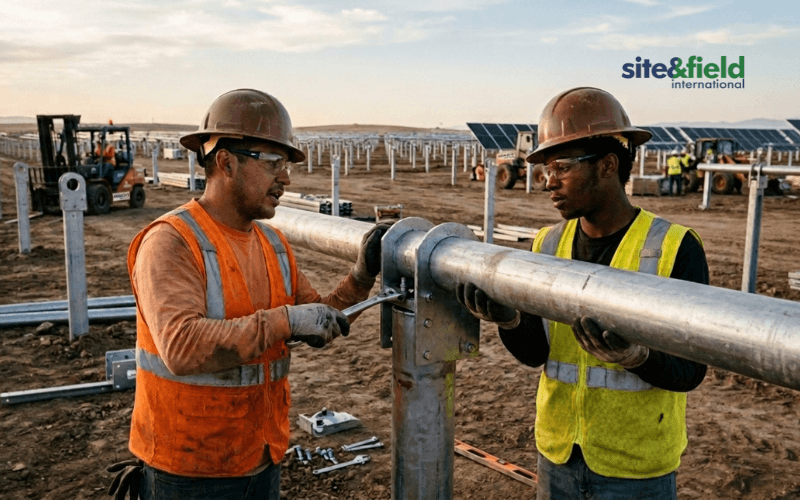

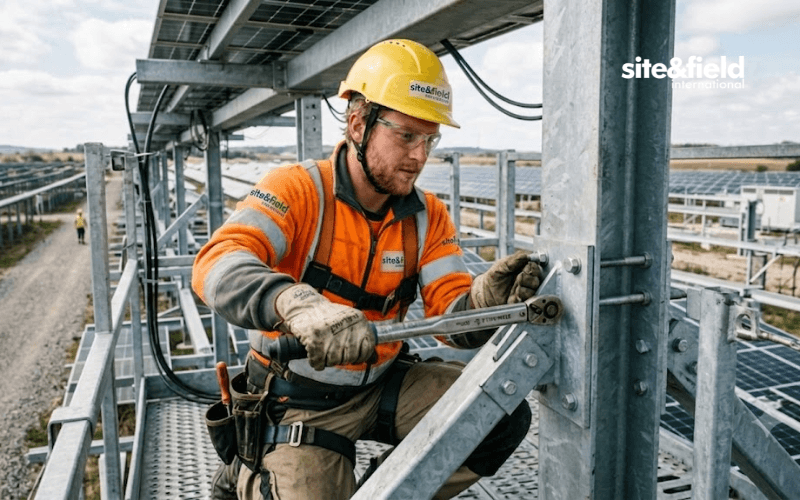

En estructuras fijas se ensambla el perfil soporte directamente sobre los postes. En seguidores, el proceso añade el montaje del torque tube, los rodamientos y el motor, además de la calibración del ángulo de seguimiento este-oeste.
Fijación de módulos y conexionado mecánico
Con la estructura nivelada, se instalan los clamps que sujetarán los paneles y se realiza una última comprobación de par de apriete en cada punto de anclaje antes de dar paso al montaje electromecánico.
Estructura fija o seguidor solar: qué determina la elección
La elección entre estructuras para paneles solares fijas o con seguimiento no depende solo del presupuesto disponible. El estudio geotécnico, la orografía del terreno y el objetivo de producción del promotor son igual de determinantes.
En terrenos con pendientes irregulares, la estructura fija sigue siendo la opción más robusta y económica de montar. En parques a gran escala con terreno homogéneo, el seguidor suele justificar su coste adicional por el retorno de producción.
Quién ejecuta el montaje: fabricante, EPC o contratista de obra civil
El montaje de estructuras suele ejecutarlo el mismo equipo que realizó el hincado, no el fabricante de la estructura. El fabricante suministra el kit y, en algunos proyectos, supervisa la primera fila como control de calidad, pero el ensamblaje en campo corresponde al contratista de obra civil.
Esta fase forma parte del proceso más amplio de construcción de un huerto solar fotovoltaico, entre la cimentación y el montaje electromecánico final.
Separar el equipo de hincado del equipo de montaje de estructuras multiplica los tiempos muertos entre fases y es una de las causas más habituales de retraso en parques de gran tamaño.
Maquinaria propia y coordinación con el hincado: el factor de plazo
El montaje de estructuras avanza a la velocidad del hincado que lo precede. Cuando ambos equipos dependen de la misma empresa, la coordinación entre fases reduce los tiempos muertos entre el hincado de una fila y el inicio de su montaje.
En Site & Field Global Solutions ejecutamos el hincado y el montaje de estructuras con maquinaria y equipo propio, lo que evita depender de la disponibilidad de terceros subcontratistas en los picos de demanda del sector.
Según recoge la Unión Española Fotovoltaica sobre plantas en suelo, España mantiene una posición industrial fuerte en estructuras y seguidores solares, con empresas líderes a nivel mundial en esta parte de la cadena de valor.
La obra civil de plantas fotovoltaicas incluye el montaje de estructuras como una de sus fases críticas, justo entre la cimentación y el vallado perimetral.
Errores frecuentes en el montaje de estructuras y seguidores
Los sobrecostes en esta fase casi siempre tienen el mismo origen: falta de coordinación entre equipos o precisión insuficiente en el replanteo previo.
- No verificar la tolerancia del hincado antes de iniciar el montaje de estructura
- Subcontratar el montaje a un equipo distinto del que ejecutó el hincado sin protocolo de traspaso
- Omitir la calibración del backtracking en seguidores, lo que genera sombras entre filas
- No documentar el par de apriete de los anclajes, dificultando el mantenimiento posterior
El mercado de fabricantes de seguidores solares de un eje se ha consolidado en España en torno a soluciones más simples y económicas que los antiguos seguidores de dos ejes, precisamente por su menor complejidad de montaje y mantenimiento.
Contar con información fiable sobre qué es la energía fotovoltaica y cómo se comporta cada tecnología ayuda a los promotores a decidir con criterio técnico, no solo económico.
Un montaje de estructuras y seguidores bien ejecutado no se nota en el día a día de una planta en operación, pero uno deficiente sí se nota, en forma de averías y pérdida de producción durante toda la vida útil del parque.
Preguntas Frecuentes sobre montaje de estructuras solares
¿Qué incluye el montaje de estructuras en un parque fotovoltaico?
Incluye el ensamblaje del perfil o torque tube sobre los postes hincados, la instalación de rodamientos y motores en el caso de seguidores, la alineación y nivelación de cada fila y la fijación de los clamps que sujetarán los módulos solares antes del montaje electromecánico.
¿En qué se diferencian una estructura fija y un seguidor solar en obra?
La estructura fija se ensambla directamente sobre los postes con un ángulo constante. El seguidor solar añade rodamientos, motor y sistema de control para orientar los paneles hacia el sol, lo que exige mayor precisión de montaje y mantenimiento posterior.
¿Quién monta los seguidores solares: el fabricante o el contratista de obra civil?
El ensamblaje en campo lo ejecuta habitualmente el contratista de obra civil, que además realizó el hincado de los postes. El fabricante suministra el kit de montaje y, en algunos proyectos, supervisa la primera fila como control de calidad.
¿Qué maquinaria hace falta para hincar y montar las estructuras?
Se necesita una hincadora de postes homologada para la cimentación y equipo de elevación y atornillado para el montaje de estructuras. Contar con maquinaria propia para ambas fases evita depender de la disponibilidad de subcontratistas externos.
¿Cómo se coordina el montaje de estructuras con el hincado de postes?
El montaje avanza fila a fila detrás del equipo de hincado, verificando primero la tolerancia de verticalidad de cada poste. Cuando ambos equipos pertenecen a la misma empresa, se reducen los tiempos muertos entre el hincado y el ensamblaje de la estructura.
Si tu proyecto está en fase de obra civil fotovoltaica y necesitas un contratista con maquinaria propia para el hincado y el montaje de estructuras, contacta con nuestro departamento técnico.
